樓宇弱電智能化解決方案——綜合布線系統

發布: 2025-07-10 10:35:04

　　在樓宇弱電智能化解決方案中

，布線是整個系統的基礎和關鍵環節

，其質量直接影響系統的穩定性

、可靠性和可擴展性

。以下百實科技弱電智能化公司從布線類型、設計原則

、施工要點及常見問題應對等方面進行詳細闡述

。

微信圖片_20250704164936

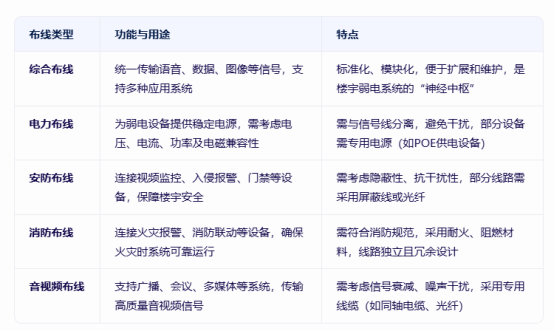

一、常見布線類型及特點

微信圖片_20250710103521

二

、布線設計原則

1、標準化與模塊化

　　遵循國際/國內標準(如TIA/EIA-568

、GB 50311等)

，采用模塊化設計，便于后期擴展和維護

。

　　示例：綜合布線系統采用六類或超六類非屏蔽雙絞線

，支持千兆以太網，預留升級空間

。

2、可靠性與冗余性

　　關鍵線路(如消防

、安防)采用冗余設計

，確保單點故障不影響系統運行。

　　案例：消防報警系統采用環形拓?fù)浣Y(jié)構

，任意兩點間有兩條獨立路徑

。

、抗干擾與屏蔽

　　強電與弱電線路分開敷設，間距符合規范(如≥30cm)

，避免電磁干擾。

　　示例：安防監控線路采用屏蔽雙絞線

，外層金屬屏蔽層接地

，減少噪聲干擾。

、靈活性與可擴展性

　　布線系統需預留足夠的接口和容量

，適應未來設備增加或功能升級。

　　建議：水平子系統線纜長度預留10%-15%

，垂直子系統采用大對數電纜或光纖。

、安全性與合規性

　　布線材料需符合防火、阻燃要求

，線路敷設需避開高溫

、潮濕、腐蝕性環境

。

　　規范：消防布線采用NH-RVS耐火雙絞線

，線槽/橋架需涂防火涂料。

三

、布線施工要點

1、施工前準備

　　審核設計圖紙

，確認布線路徑

、線纜類型、接口位置

。

　　檢查材料質量

，確保線纜、接插件

、線槽等符合標準

。

、線纜敷設

　　水平子系統：線纜沿金屬線槽或PVC管敷設

，避免過度彎曲(彎曲半徑≥4倍線纜外徑)。

　　垂直子系統：采用電纜橋架或豎井敷設

，大對數電纜需綁扎固定

，避免拉扯

。

　　光纖敷設：采用專用光纖槽道，避免彎曲半徑過小(≥10倍光纖外徑)

，接頭需清潔處理

。

、接續與測試

　　接續：采用壓接

、焊接或冷接方式，確保接觸良好

，避免虛接

。

　　測試：使用專業儀器(如Fluke測試儀)測試線纜的連通性、衰減

、串?dāng)_等參數

，確保符合標準

。

、標識與文檔

　　對每根線纜進行編號和標識，記錄線纜類型

、起點

、終點、用途等信息

。

　　繪制布線拓?fù)鋱D

，建立維護檔案，便于后期故障排查和升級

。

四、常見問題及應對措施

、信號干擾

　　原因：強電線路與弱電線路并行敷設

，或線纜屏蔽層未接地。

　　解決：重新規劃布線路徑

，增加線纜間距;檢查屏蔽層接地情況

，確保接地電阻≤4Ω。

、線纜損壞

　　原因：施工時過度拉扯

、彎曲半徑過小，或線纜外皮破損

。

　　解決：更換損壞線纜，加強施工管理

，避免暴力施工;使用線纜保護套管

。

、接續不良

　　原因：接插件接觸不良，或焊接質量差

。

　　解決：重新接續

，使用專用工具和材料;對焊接點進行絕緣處理。

、測試不通過

　　原因：線纜長度超標、衰減過大

，或串?dāng)_嚴重

。

　　解決：縮短線纜長度，更換更高規格線纜;檢查線纜敷設環境

，避免并行敷設

。

五、布線優化建議

、采用智能化布線管理系統

　　通過電子配線架實時監測線纜狀態

，自動記錄連接變更，提高管理效率

。

2、推廣光纖到桌面(FTTD)

　　在高端樓宇中

，采用光纖作為水平子系統線纜，支持萬兆以太網

，滿足未來需求

。

3、綠色布線設計

　　選用低煙無鹵(LSZH)線纜

，減少火災時有毒氣體排放;采用節能型接插件

，降低能耗。

　　百實科技樓宇弱電智能化布線是一項系統性工程

，需從設計、施工

、測試到維護全流程嚴格把控

。通過遵循標準化、模塊化

、可靠性等原則

，采用科學的施工方法和先進的測試手段，可確保布線系統的高效運行

，為樓宇智能化提供堅實基礎

。同時

，結合智能化管理、光纖到桌面等新技術

，可進一步提升布線系統的性能和可擴展性，適應未來樓宇智能化的發展需求

。
